土壤水洗整治設備(Soil Washing )介紹

土壤水洗設備原理

化學物質通常傾向黏著或附著於顆粒較細的土壤，如泥砂或黏土；而較不易黏著或附著於粗顆粒的土壤，如砂礫土壤。
在一般環境中，細顆粒土壤較常會黏著於粗顆粒土壤，因此土壤清洗法是利用移除附著在粗顆粒土壤上的細顆粒土壤，將受污染與乾淨的土壤分離。
顆粒分離主要透過土壤的粒徑及比重進行分離。
減量可達到70-90%，可大幅節省離場處理費用。

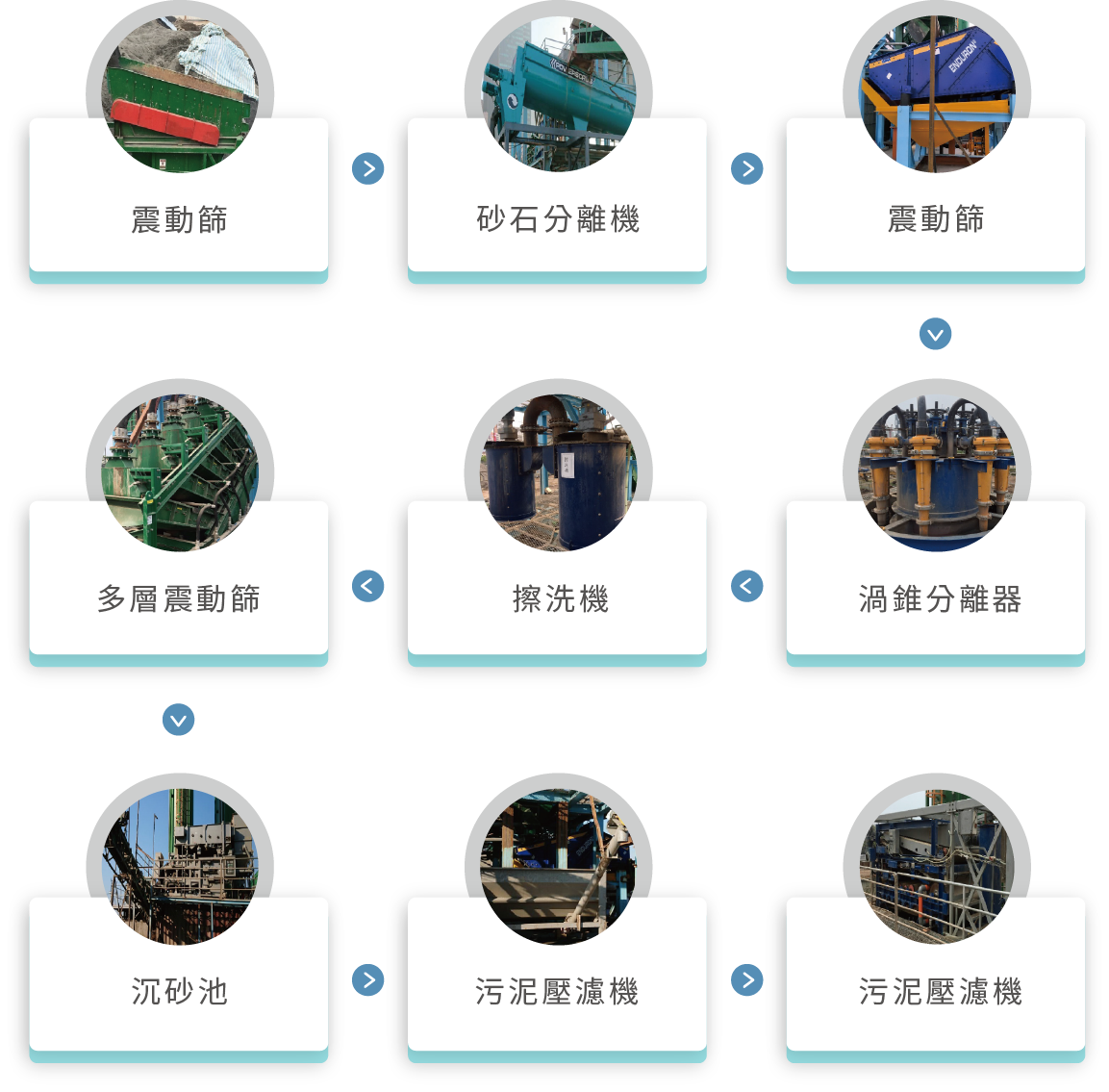

捷博公司土壤水洗設備除一般常見濕式砂石分離機、震動篩外，另有渦錐分離機、擦洗機、多層震動篩及污泥壓濾機等粒徑分離設施，可有效且快速進行土壤粒徑分離，達到污染減量之目的。

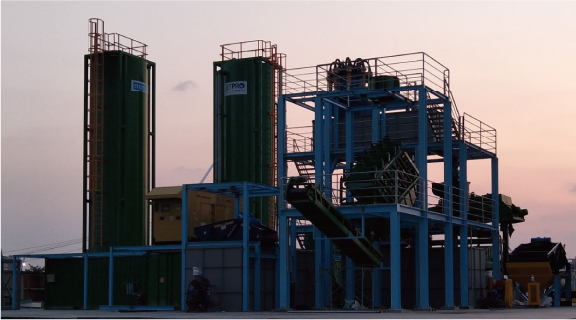

水洗設備全景照

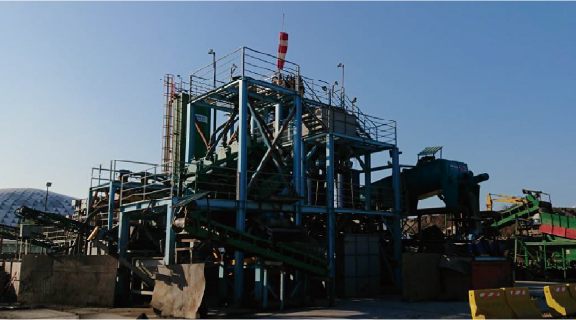

土壤水洗設備案例說明

設備組裝時間約3-4周，每小時可處理25-40噸。
70-90%土壤經處理後現地再利用(回填)。

TPH 污染土壤熱脫附處理簡介

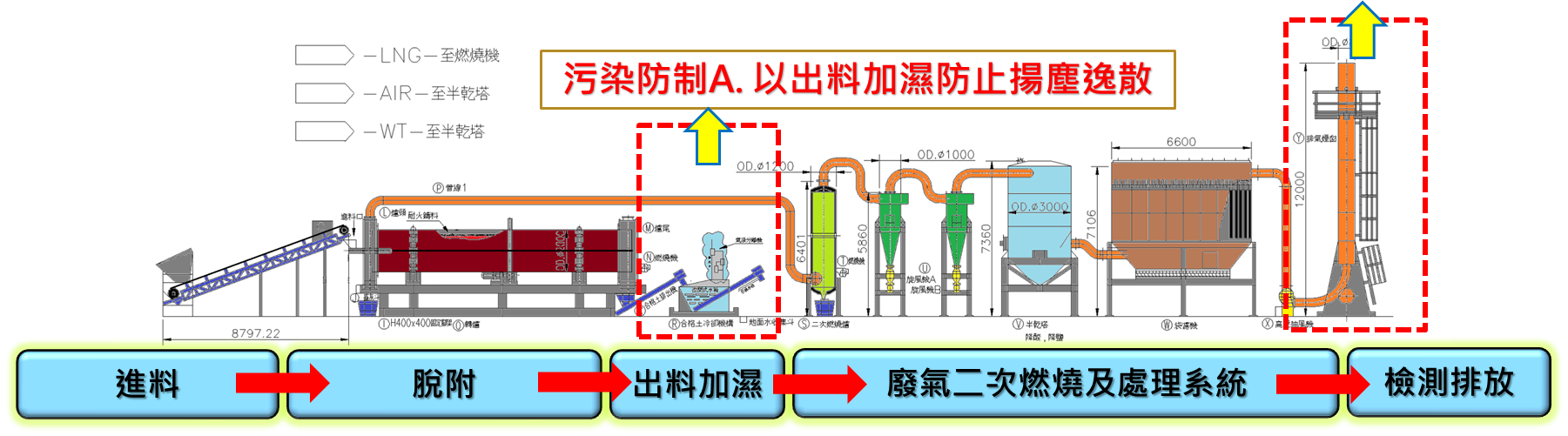

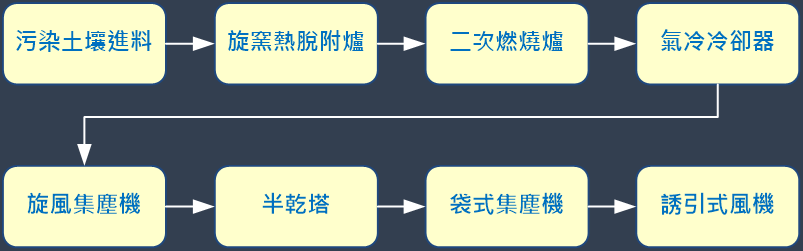

一、熱脫附系統

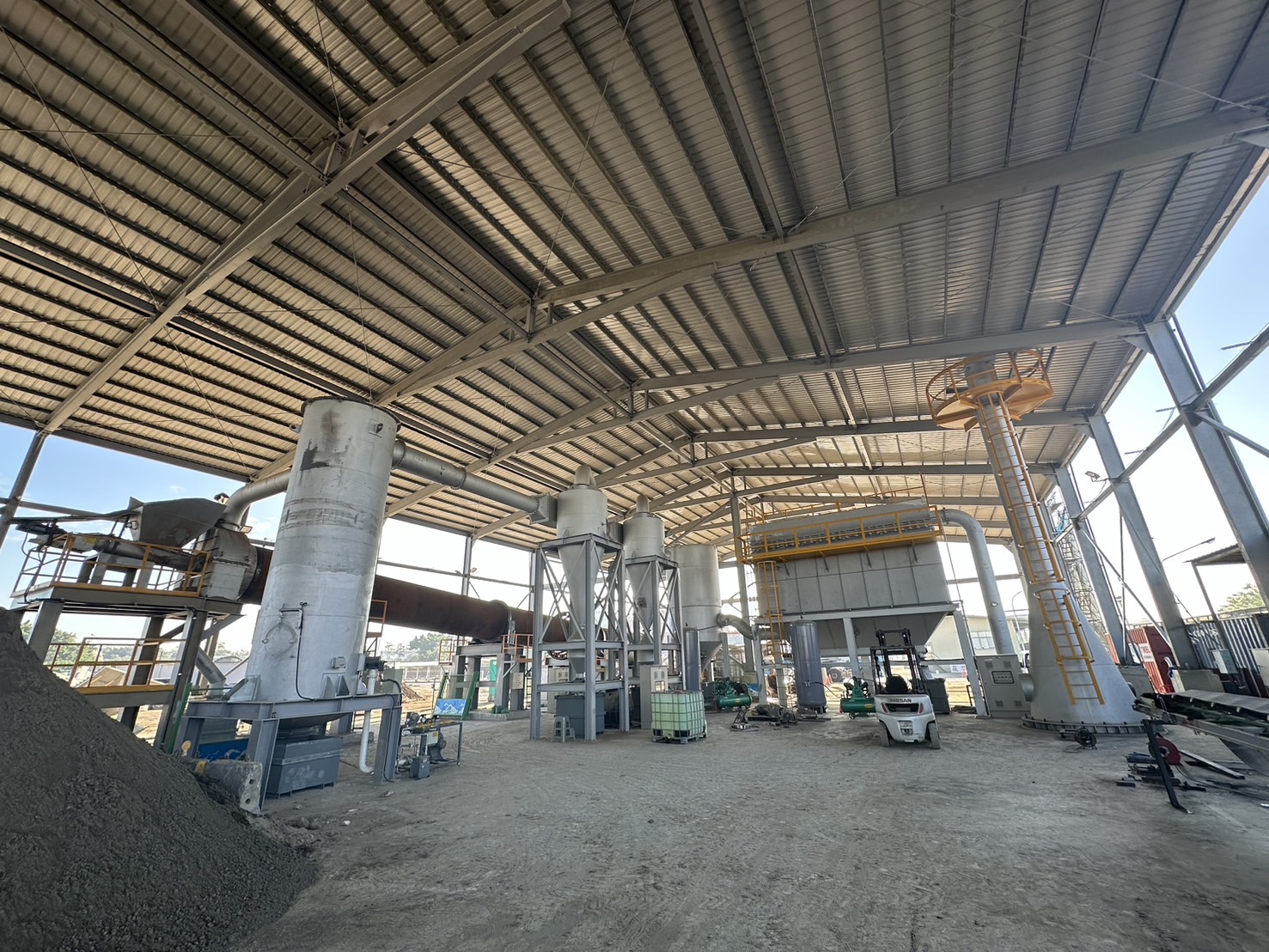

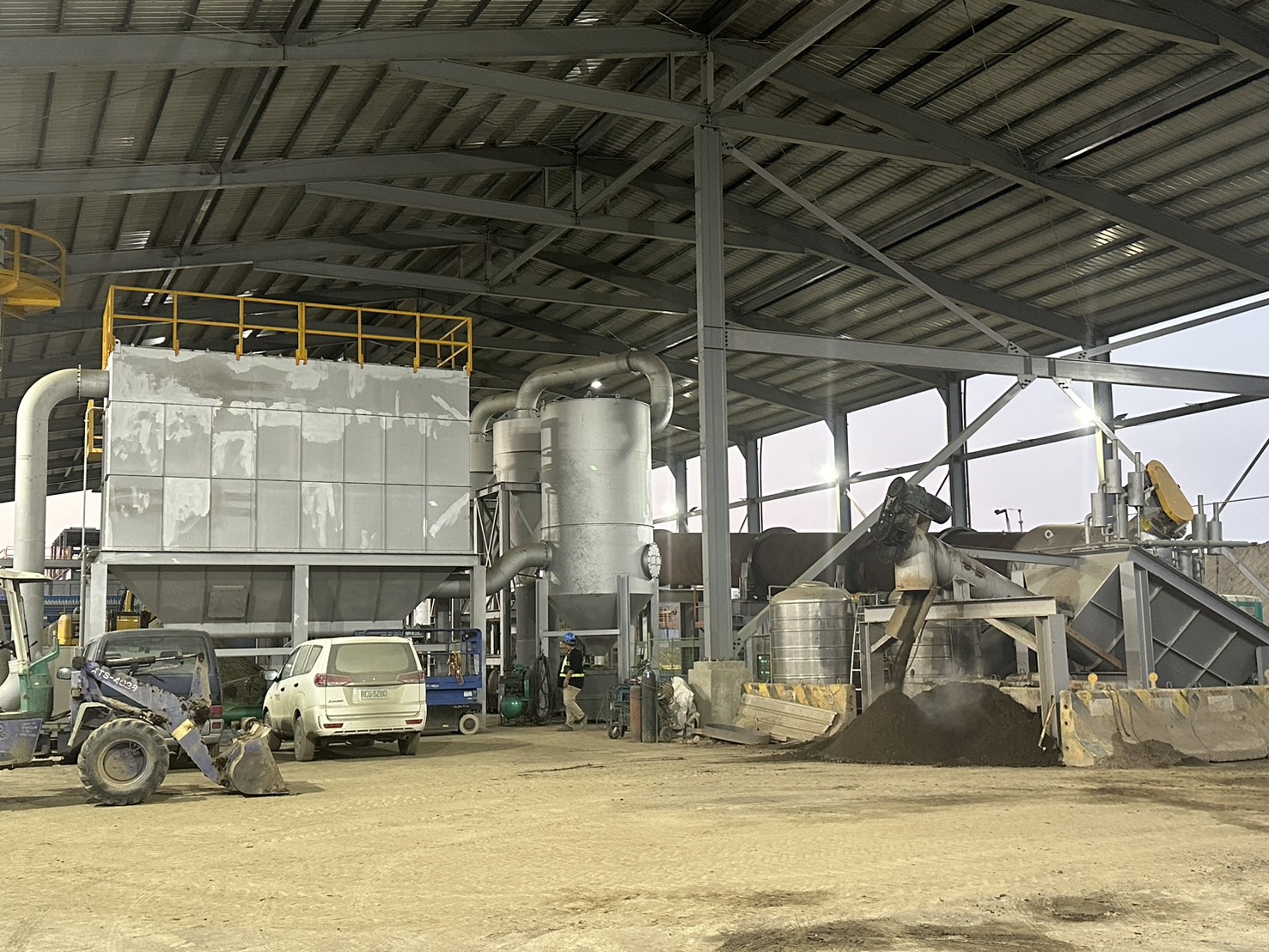

主要設備包含篩選機、輸送設備、輸送帶式電熱脫附爐、蓄熱式廢氣焚化爐以及空氣污染防制設備（包含旋風集塵器、袋式集塵器以及淬冷設施），遂針對各主要設備之功能說明如下：

( 一 ) 前處理設備

開挖之污染土在進入熱脫附處理前，污染的土壤需於土壤前處理區進行水份、粒徑與濃度調整作業，以使處理土壤進料均勻，其中土壤將以 40mm 篩網篩濾 ( 視出土狀況調整 )，以去除碎石與雜物，過大尺寸之不可燃物必須先行去除。進料經調勻後之土壤被投入進料斗槽內，再經進料輸送帶將土壤輸送至熱脫附爐的進料斗，以均勻穩定進料。

( 二 ) 輸送帶式電熱脫附爐

輸送帶式電熱脫附爐之製程主要是讓含油土壤於熱脫附爐內輸送帶下方佈置電熱管均勻供熱，輸送帶罩體外部以陶瓷纖維毯及岩棉保溫，爐內溫度可依據污染物的特性與濃度作控制調整，操作溫度操作區間介350~450℃。土壤因被電熱管所釋放之熱空氣而加熱，土壤水分主要部分、大部分的揮發性污染物及一些半揮發性污染物將由土壤中脫附。

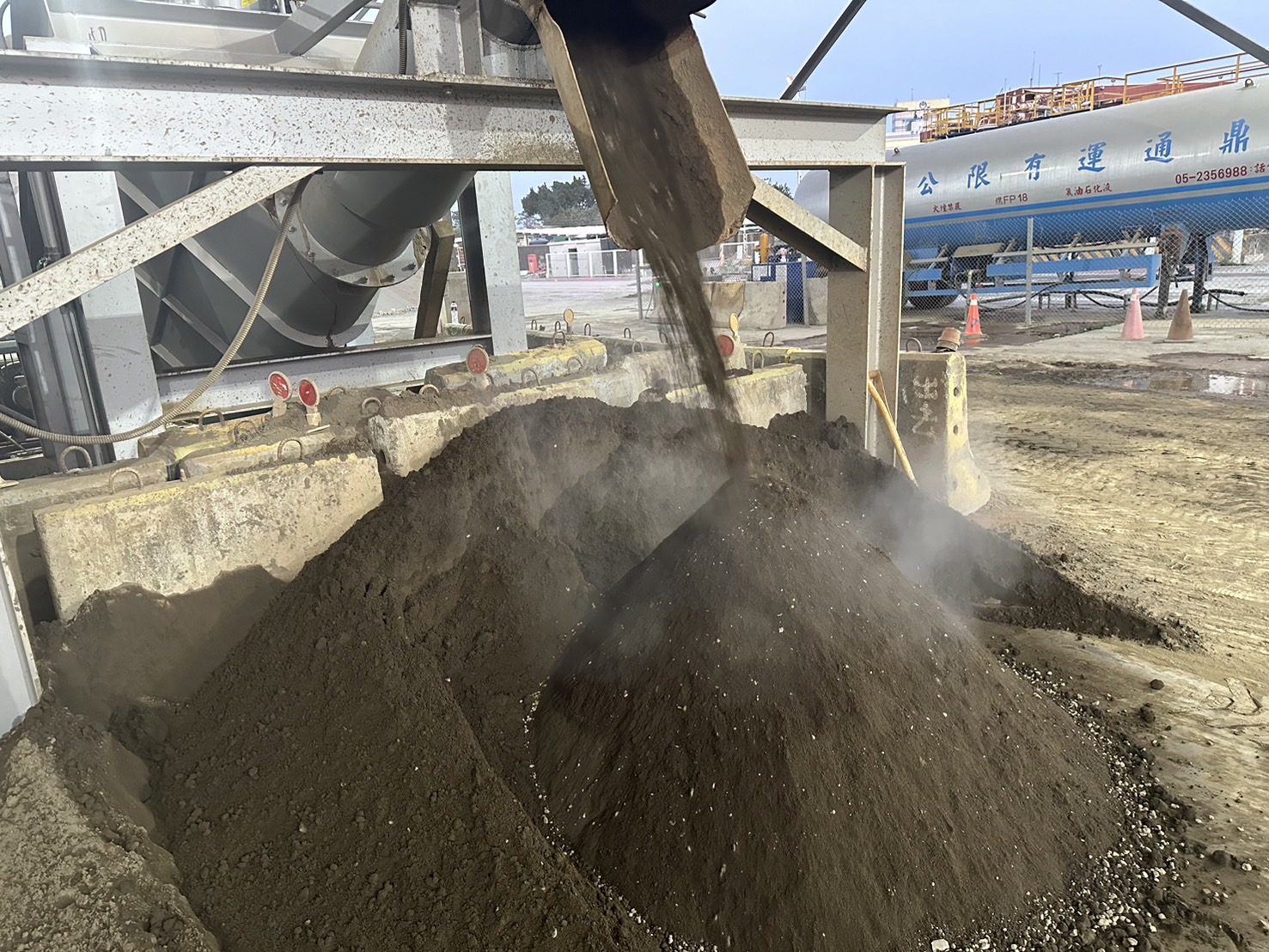

土壤在熱脫附爐內之停留時間約 15~20 分鐘，可藉由齒輪馬達變頻調整速度。污染物將由土壤表面脫附，且在爐內處理過程中有部分會被氧化分解。

( 三 ) 輸送帶式電熱脫附爐

在排氣中包含有燃燒氣體、揮發或部份分解之污染物、水蒸氣及存在土壤內之部份細顆粒等，該細顆粒將以旋風集塵器及袋濾雙層集塵去除，並分述防治設備如下：

旋風集塵器

熱脫附爐之排氣先送至旋風集塵器處理去除較大粒徑之粉塵，去除效率可達約 90 。而旋風集塵器之塵粒則被一組密閉式輸送螺旋器輸送至水冷卸料機及暫置區域，確認其性質後再與處理過的土壤一起排出，主要作為後端袋式集塵器之預淨器，降低袋式集塵器處理之負擔。

淬冷及袋濾集塵

通過旋風集塵器處理後之廢氣，再以淬冷設施將溫度降低至 150℃以下，目的在用以保護袋式集塵器之濾袋，以避免因高溫而造成濾袋損壞，影響集塵器處理效率。袋式集塵器為脈衝式，具有連續集塵、除塵並排出灰塵等自動控制系統為特色，且能處理高溫廢氣並有效收集大量粉塵，其粒狀污染物去除效率可高達 95%以上。

( 四 ) 蓄熱式廢氣焚化爐

蓄熱式廢氣焚化爐的主要功能用以處理輸送帶式電熱脫附爐所脫附並去除塵粒之氣體，而為使氣體中揮發性有機物之去除效率達99.9%以上，並避免產生戴奧辛的可能性，故系統之蓄熱式廢氣焚化爐內最高溫度可達1250℃，操作溫度約為850℃以上，氣體滯留時間約2秒，並於符合空氣污染物排放標準後排放至大氣。控制介面包含警報、各元件之操作以及操作溫度顯示等指示系統，並設有本體之緊急排放煙囪及其他安全裝置。
